配电箱和配电柜的区别

来源: 发布时间:2020-06-15 16:08:40 浏览:

从用途上来讲,配电箱一般多为家庭使用,配电柜多用在集中供电上,配电箱和配电柜都属于成套设备,配电箱属于低压成套设备,配电柜有高压也有低压。



配电箱和配电柜的区别

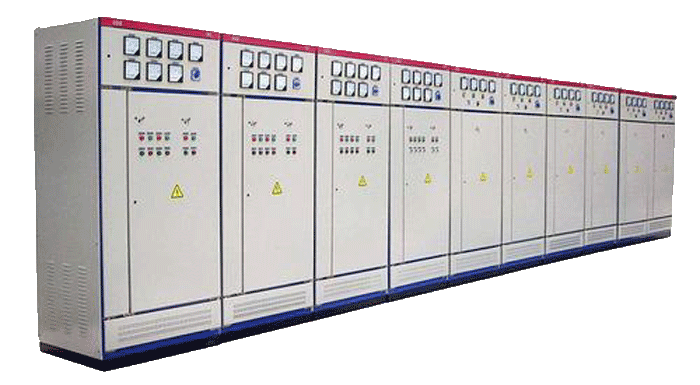

从外观尺寸上最基本的差别在于大小上面。配电柜是放在地上的,体积大如电冰箱式样。配电箱体积小如一个箱子订在墙上的,两者作用一样。
配电柜一般是1.4米高-2.2米高
配电箱一般是 1000*800、800 *600、700*500、500*600、400*500、300*400、250 *200常用规格

配电箱一般为终端产品适用标准GB7251.3非专业人员可以操作的,最大电流到250A。配电柜一般作为控制、分配电能用适用标准也不同。
1. 配电室成套开关柜可以称为配电柜;单独摆放的,作为终端配电用的是配电箱。
2. 配电柜为落地安装,而一般配电箱为嵌入式安装或挂壁式安装。
3. AA-1...6表示的是配电柜AL-1..9表示的是配电箱
4.  一般利用符号也可以划分如
GGL、GGD、GHK、GCK、MGD、GCL等等,都被称之为柜;
XL、XLL、XLF、PZ系列、XM、PML、XPM、JT系列、JX系列等等都被称之为箱;
以上这些的有的是能查到图籍的,有的是厂家自行命名的。

从形式上,配电柜物如其名是立式柜,而配电箱则是箱体式。功能上,配电柜可以内装各种防爆电器或各种防爆电器组合,如:防爆动力(照明)配电箱、防爆电磁启动器、防爆动力检修箱等;而配电箱可内装断路器、接触器、热继电器、按钮及指示灯等元件,可作为照明、动力电机控制用途。

那么就是说配电柜是可以包含配电箱的,功能相比更加广泛化、多样化,(当然,如果定做的话配电柜也可以只是一个单独的箱体,然后由厂家自己决定需要装配何种电器)。而配电箱内含的元器件则相对配电柜更加的细分化、专业化。

配电箱(柜)和开关柜的区别
分配电能的箱体就叫配电箱。主要用作对用电设备的控制、配电,对线路的过载、短路、漏电起保护作用。配电箱安装在各种场所,如学校、机关、医院、工厂、车间、家庭等,象照明配电箱、动力配电箱等。

开关柜是一种成套开关设备和控制设备.它作为动力中心和主配电装置。主要用作对电力线路、主要用电设备的控制、监视、测量与保护。常设置在变电站、配电室等处。

配电箱和开关柜除了功能、安装环境、内部构造、受控对象等不同外,显著的特点是外形尺寸不同,配电箱体积小,可暗设在墙内,可矗立在地面;而开关柜体积大,只有装置在变电站、配电室内。



总结

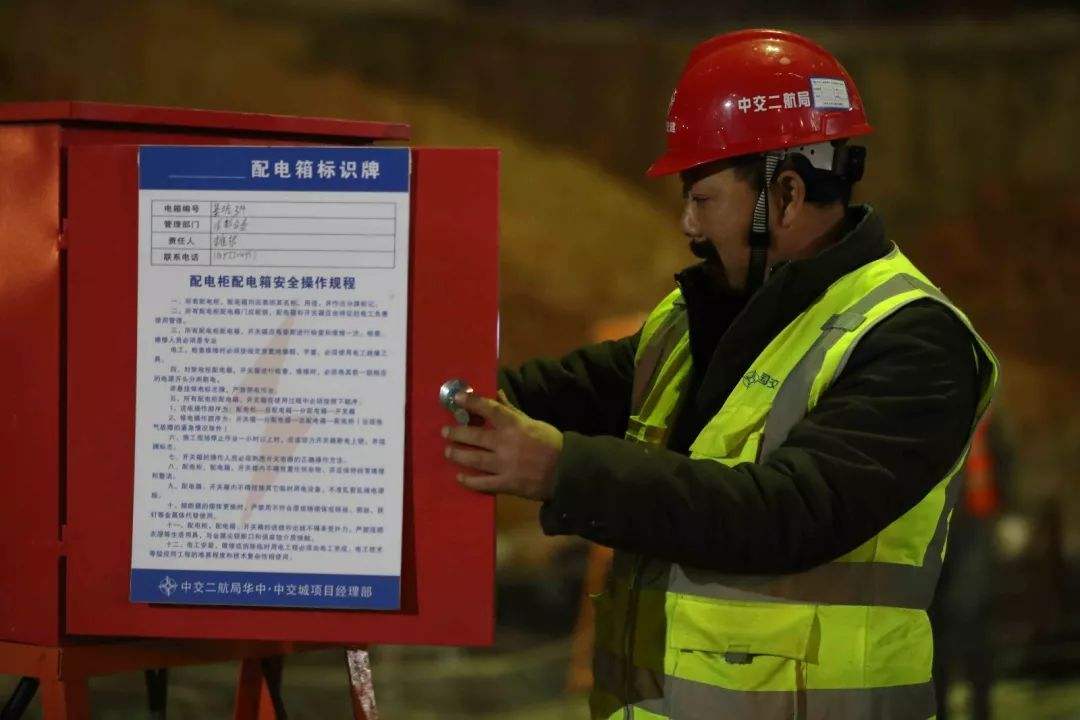

无论是配电箱还是柜,定期的检测是非常重要的,供电的稳定一直是企业生产中的重种之重。所以每个箱柜都要配备一个把智能无源电子锁,不仅可以记录安装的地点及箱柜型号,同时还能记录开关锁时间。这将有效的保证了供电的稳定性。
